oferta / / korpus rurkowy o średnicy 22 mm – seria O (FOD3) / OFG
Filtry górnoprzepustowe serii OF w obudownie rurkowej standardowe lub hermetyczne

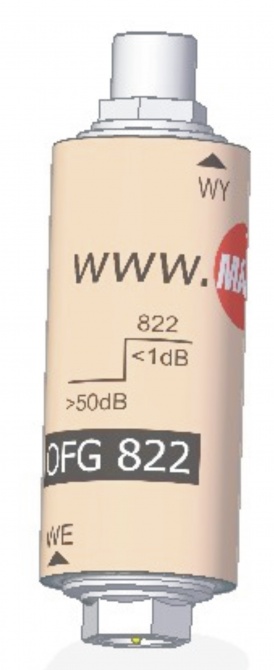

OFG
Filtry OFG przeznaczone są do ograniczenia pasma w pewnych obszarach sieci CATV transmisji.
WEJŚCIE: impedancja niesymetryczna 75Ω wtyk męski „F”
WYJŚCIE: impedancja niesymetryczna 75Ω wtyk żeński „F”
BUDOWA: przyłącza F- odlew stopu ZnAl pokryty galwanicznie Zn (wykonanie standardowe) lub pokryty powłoką NiTin (wykonanie specjalne) , obudowa zewnętrzna – rurka aluminiowa
WYMIARY: średnica – 22 mm, długość całkowita zależna od szczegółowych parametrów filtrów
(długość przykładowego filtru OFG 822 z przyłączami FM/FF wynosi 69,5 mm).
Filtry OFG częstotliwościowe górnoprzepustowe przeznaczone są do ograniczenia pasma transmisji w górnym obszarze sieci TVK.
Filtry OFG są odmianą filtrów rurkowych RFG, jednak o większej średnicy (zamiast 20 mm – 22 mm) oraz o krótszych przyłączach, dzięki czemu zyskano więcej miejsca na obwód drukowany. Tym samym można wykonać filtr bardziej rozbudowany, np. o większych stromościach zboczy, większych tłumieniach w pasmach zaporowych, bez powiększania długości filtrów, co w przypadku mocowania ich na multitapach, w skrzynkach tapowych ma istotne znaczenie.
Konstrukcja filtrów OF .. umożliwia także ich wykonanie w wersji hermetycznej (h-OF …). Posiadają one wtedy dodatkowe oringi uszczelniające zarówno przyłącza F jak i samą obudowę. Dzięki temu ogranicza się wpływy atmosferyczne w przypadku montażu filtrów w skrzynkach zewnętrznych.
