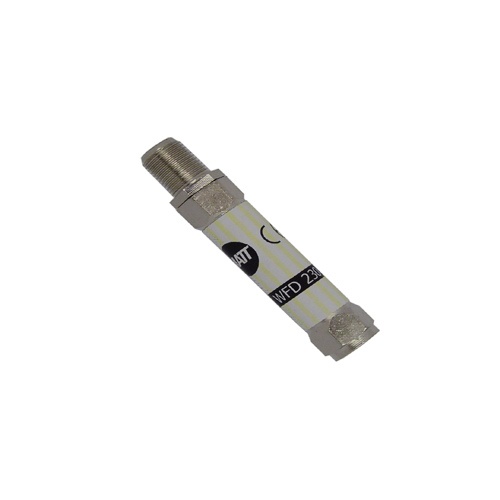

Filtry dolnoprzepustowe w obudowach walcowych
WFD
Filtry dolnoprzepustowe WFD stosowane do wycinania części pasma TVK, tak, aby ograniczyć dostęp abonentów do dodatkowo płatnych kanałów (pakietowania sieci TVK).
WEJŚCIE: impedancja niesymetryczna 75Ω wtyk męski „F”
WYJŚCIE: impedancja niesymetryczna 75Ω wtyk żeński „F”
BUDOWA: korpus toczony ze stopu mosiądzu pokryty galwaniczne Ni,
WYMIARY: średnica 11 mm, długość: 57mm, sześciokąt pod klucz nr 11.
Filtry dolnoprzepustowe przeznaczone są głównie do „pakietyzacji” programów w sieciach TVK. Umożliwiają one transmisję programów z pakietów podstawowych i blokadę kanałów komercyjnych.
Mogą one być również stosowane do innych celów, gdzie zachodzi potrzeba takiej filtracji.
Przykładami zastosowania takich filtrów są filtry pasmowoprzepustowe WFD 214 oraz WFD 230. Zapewnia dobre dopasowanie w paśmie przepustowym, stromy filtr dolnoprzepustowy osiąga 40dB po dwóch kanałach. Tłumienie w paśmie zaporowym powyżej 50dB.
Filtry wykonane są w nierozbieralnych obudowach walcowych, toczonych ze stopu mosiądzu. Budowa filtrów walcowych uniemożliwia jakąkolwiek ingerencję w jego wnętrze; każda taka ingerencja jest równoznaczna ze zniszczeniem filtra. Filtry walcowe zapewniają wysoką skuteczność ekranowania oraz wygodny montaż - np. bezpośrednio na wyjściach multitapów bez potrzeby stosowania dodatkowych złączy lub przewodów połączeniowych również w miejscach trudno dostępnych. Wyprofilowane sześciokąty pod kluczyk nr 11 ułatwiają montaż na wszystkich wyjściach multitapów, także tych wewnętrznych przy użyciu kluczyków rurkowych.
Uwaga, możliwe jest również wykonanie z przyłączami kątowymi, co uzyskuje się poprzez zastosowanie adapterów kątowych Fm/Ff (WFDk...).
